[RESOLU] branchement demarreur 308d T1

[rsgqkweekkk]

Salut a tous!

Je suis en train de remettre un moteur dans une carlingue de 308 et là c'est le drame: j'ai un gros doute quant au branchement du demarreur. C'est tout con mais j'arrive pas a trouver une image ou photo où on peut voir le demarreur branché..j'avais pour tant fait quelques photos lors du demontage mais pas moyen de trouver quoi que ce soit qui m'ote le doute. Bref, je tourne en rond a cause de deux gros cables, la loose..

Si par hasard y a une bonne ame qui peut passer sous son bahut et me faire une ptite photo ce serait chouette, merci d'avance!

[crenq]

c'est pour un 207 t1:

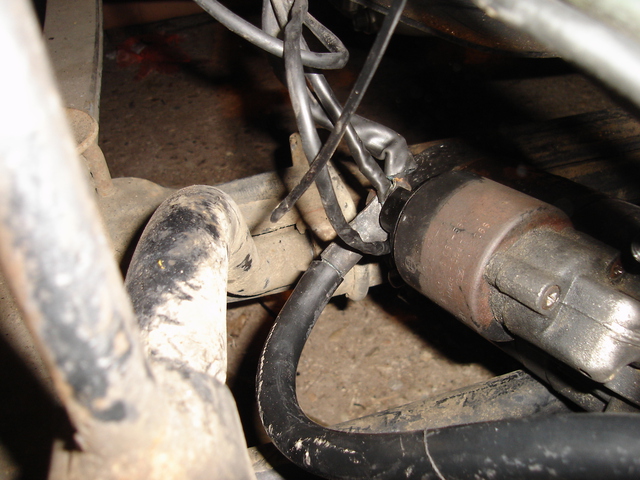

[img][img]http://img11.hostingpics.net/thumbs/mini_262881dem.jpg[/img][/img]


sur un 208 ça doit etre sur la droite du moteur et non pas sur la gauche comme la photo, mais je pense que en ligne géneral ça ne devrait pas trop changer
moi aussi j'ai le souvenir d'avoir bien galeré dans les branchement, mais j'ai oublié les détails
bon courage

[rsgqkweekkk]

Salut et merci Crenq!

Ca a pas l'air branlé exactement pareil mais ca confirme un peu l'hypothese que j'ai echafaudé depuis^^
En fait quand j'ai démonté j'avais pas fait de photo comme un con, mais j'avais attaché les fils ensemble, sauf le gros qui vient de la batterie. Sauf que 1mois aprés j'ai doute quant au fait qu'il y ait autant de fils qui se branchent sur un meme bornier..bref, image et théorie!

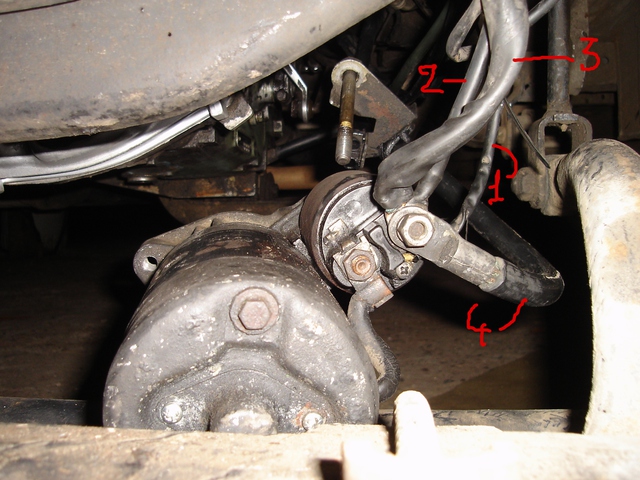

1- excitation
2 -commande depuis le neimann
3 -récuperation d'un + -c'est lui où je bloquais, si c'est pas ca je vois pas ce que ca peut etre d'autre!
4 -alimentation direct depuis la batterie





Je teins au courant si c'est bon, idem si ca crame ca pourrais eventuellement servir!

[rsgqkweekkk]

Bon ben voila, c'est bon, tout s'allume au tableau de bord et le demarreur fait son taf!
