PapyKy a une fuite, modification radiateur du THC-650. 366V

[PapyKy]

Oui, j'ai une fuite d'eau au radiateur du THC-650.

Moteur OM 314 de 3782 cc de 1975 et plus de 316.xxx Km.



Merci à celui qui a pris cette photo, il se reconnaîtra sûrement.

Ce refroidissement a été modifiée, plusieurs fois,
Avant tout, faut savoir que ce radiateur est plus celui d'origine (deux rangs de tube en cuivre)
Et ce radiateur est passé à 4 rangs de tubes toujour en cuivre mais plus dense (plus d'eau)
Ensuite....
1< Remplacement du ventilateur d'origine mécanique sur pompe a eau,
2< Placement de deux ventilateurs électrique de 'Renault 16' à l'arrière du radiateur,
3< Avec sonde de température en bas de radiateur.
4< Placement d'un ventilateur devant le radiateur qui pousse l'air de l'avant vers l'arrière,
5< Sur une seconde sonde placée en haut du radiateur pour en cas de surchauffe.





Donc une fuite sur cette sonde de température inférieur (pas grave en soit)



Pour la retiré vidange de l'eau (sale mais pas boueuse)



Cette sonde supérieur est placée en cas de surchauffe (montage)

Mais de toute façon interrupteur interne pour obliger rotation des ventilateurs (2+1)



Pour retirer cette sonde du bas radiateur.....



Mais impossible avec la mise en place du support du Winch, donc...



Et retrouver quelques exemplaires de sonde....



Celle qui est retirée, j'avais directement soudé les fils à l'étain.



L'une d'elle sera placée sur le bas radiateur pour remplacer celle qui a bien vécu...

[url=https://servimg.com/view/17810430/42691]
[/url]

Cette fois, des cosses soudées au câble sont réalisées avec une épissure et le tout re-gainer comme protection.

Reste à tout replacer et remplir encore une fois simplement d'eau de pluie,
Pas d'antigel, n'y de liquide de refroidissement, (pas utilisé en 1975).

Donc la suite bientôt, PapyKy dis....

[PapyKy]

Et bien voilà c'est fait...

La sonde est mise en place, avec un nouveau câblage.







Remplissage du radiateur, avec de l'eau de pluie et un peu d'huile soluble,
pour combattre cette eau chargée d'oxyde de fer, du bloc moteur,
qui est resté des années sans liquide (eau) et la rouille de l'intérieur du bloc,
sort petit à petit, et avec cette huile en solution a 2% maxi, va finir par sortir.



Vue sans radiateur de ce moteur OM314 de 1975.

Ici après avoir remplacé la pompe a carburant sur la pompe d'injection...

Petite vidéo ici .... https://www.youtube.com/watch?v=4DpJgpTVlJg&t=4s

A bientôt pour d'autres trucs du...

[PapyKy]

Salut à tous ceux qui....

Et bien voilà, cela fuit toujours et encore plus qu'avant...

Donc encore démontage...



Re-vidange du radiateur, dont l'eau est saturée à +/- 2° d'huile soluble.



Pourtant le moteur n'a pas tourné, donc pas chauffé, et pourtant, l'eau a déjà une couleur différente.



J'ai tenté de boucher la fissure avec de la colle à deux composants sans résultat toujours une fuite.



Donc, je passe au démontage du radiateur, pour 'voir' mieux.







Mais oui, quand l'on ne voit pas, c'est compliqué....



La suite a ce soir, PapyKy a une petite idée, ruminée la nuit.

A ++,

[PapyKy]

La dépose du radiateur est simple.

Encore faut-il savoir où sont les fixations, mais....
cela PapyKy sais, pour l'avoir démonter plus d'une fois



L'eau est récupérée avec l'huile soluble, bien plus propre,
les résidus de fer sont au fond du bac, pourtant le moteur n'a pas tourné.



La solution est de placer une bague en acier, qui sera collé,
avec une cole a deux compossant (5 minutes pour sa mise en place)



Et cela est suffisant pour bien remplir la bague en place.



Pour cela, il faut retirer la bavure créée par le coupe tube, et bien rendre propre la bague.



Un coup d'abrasif et un peut de couleur pour etre correcte.

Reste à placer ce radiateur sur le THC-650 de 1975 et 316.xxx Km.

A++, pour le remontage par le

[PapyKy]

Ensuite, le remontage du radiateur du THC-650.



Ah oui, allors, mais il faut le replacer , c'est pas léger ce 'bidule'.



Je dépose les trois poulies, pour savoir si l'huile moteur qui suinte ne provenait pas du bourrage remplacé récemment.



Cela fait que 3 fois que je vide ce liquide de refroidissement, oui, c'est de l'eau de pluie.



Avec 2% d'huile soluble pour faire disparaître l'oxyde de fer du bloc moteur.



Non, cela vient du joint de carter, que j'ai déjà commandé, pour un futur remplacement.



J'en profite de refaire les connextions des ventilateurs éléctrique cela fait lontemps que c'est monté (1987)


Reste a le faire touner, pour le faire chauffer, pour savoir si cette fuit encore c'est OK.....



Une petite vidéo pour entendre ce moteur tourner du THC-650.

A++, PapyKy.

[PapyKy]

Salut a tout ceux qui suive le

Petit résumé de la réparation d'une fuite d'eau (eau de pluie et pas de Ldr)
et du placement d'huile soluble dans un circuit de refroidissement.

Qui est plus chargé en oxyde et de boue, d'un bloc moteur
qui est resté à l'arrêt sans eau plus de 20 ans.

Distance faite ce samedi pour la visite de 3 brocantes de la région.

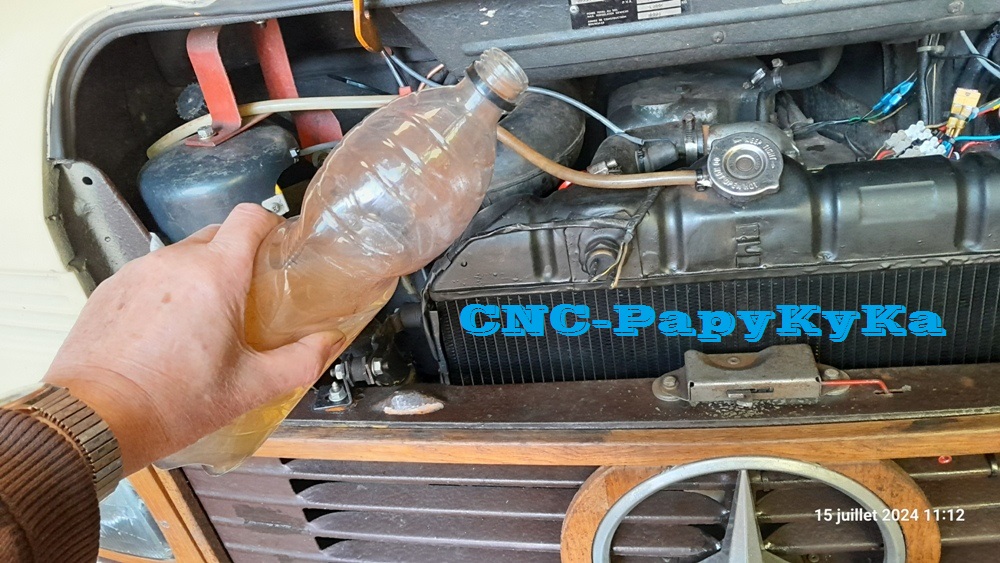

Une bouteille propre et remplie au 3/4 a été placée, avant de partir.





Et la voila aprés avoir fait un trajet de plus de 100 Km



Tout est remonté dans ce 'vase' improvisé, qui n'est pas sous pression.

Comme l'eau fait toujours des allez retour, au file des différence de température,
les oxides, remonte dans cette 'nourrice', qui ne coute rien



Le bouchon est nettoyé, et l'embouchure du radiateur, qui était bien chargé aussi.



Une nouvelle 'nourrice' propre est rechargée avec encore un 3/4 d'eau de citerne.



Et remise en place, plus haut que le radiateur, ou l'eau n'est plus rouge,
mais grise, à cause de l'huile soluble dite 'eau blanche' chez les 'tourneurs de métaux'.

La suite a demain après encore parcouru les quelques broc du dimanche.

A savoir que PapyKy n'a rien trouvé a acheté ce samedi plutôt ensoleillée.

[PapyKy]

Me revoilà après quelques Km pour allez a ce raso-rétro de Godarville.





Déjà sombre pour rentrer le THC-650 dans son emplacement, le temps est sec...



Vérification de l'état du liquide de refroidissement (eau de pluie ajout de +/- 2% d'huile soluble).



A première vue, l'eau est blanche de la 'bouteille'



Oui, mais encore un peu trouble, et dans le radiateur encore un peu d'oxyde brune qui flotte au fond.



Donc, une petite pression sur la 'nourrice' et remplir au 'max', pour sortir le 'flottant brun'.



Remplir la 'nourrice/bouteille' d'eau propre, pour la replacer au-dessus du radiateur.



Ouf, me voila rentré avant l'eau qui va encore nous arroser toute la semaine.



Placer les prises de 'petit chargeur' pour tenir les batteries en charge, (trois groupes 2+2+3)

J'espère repartir le prochain WE, faire les broc's dans la région....

A oui, j'oubliais de faire quelques Km avec Maxime.....  le fils de mon fils Marc,
https://www.youtube.com/watch?v=14U2vSw0IOs
allez a bientôt, PapyKy.

[PapyKy]

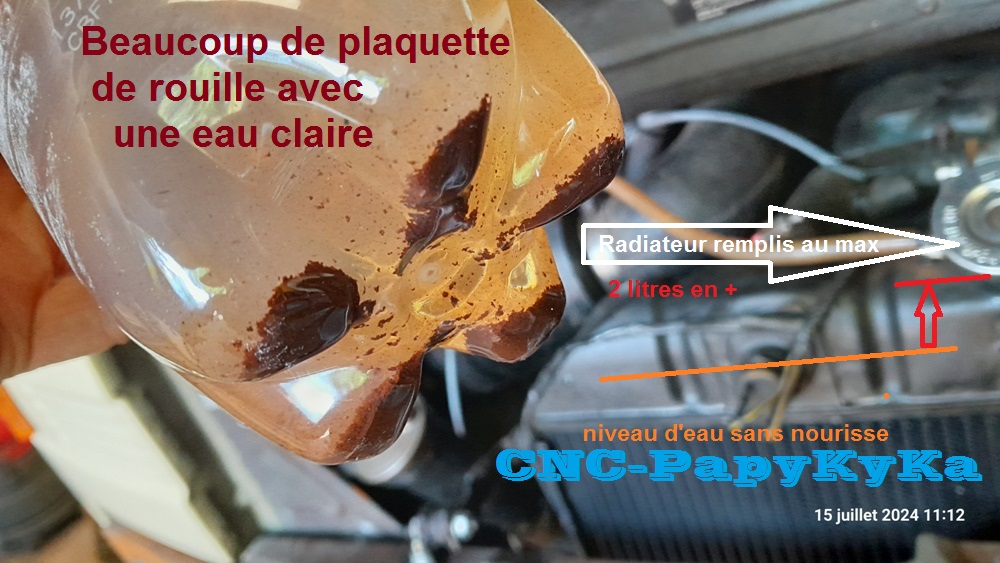

Une petite photo du résultat de la mise d'huile soluble dans l'eau du radiateur.

Pour rappelle, ce moteur est rester sans eau, durant plus de 20 ans (2000-2022)

et la rouille était bien sortie du bloc moteur dans l'eau.



La voila après quelques centaines de Km, et vidange faite d'eau de pluie.



Actuellement, pas d'antigel n'y de Ldr, peut-être en début de l'hiver prochain.

Et cette bouteille est remplie au 3/4 (1 litre d'eau de citerne)
et le bouchon n'est fermer complètement pour laisser l'air de rentrer,
et de ce fait, a cause du thermostat qui fait varier la T° de l'eau,
cette eau fait un vas et viens entre le radiateur et cette nourrice improvisée,
ce qui fait que la rouille en suspension dans cette huile soluble revient au plus haut du radiateur,
et se retrouve dans cette bouteille.



Ce circuit de refroidissement n'est pas sous pression, car le joint du bouchon a été retiré,
et de ce fait le radiateur est plein à ras bord, donc plus d'un litre d'eau en plus....

Cette solution est valable pour tout véhicule.

Ce que PapyKy fait sur tout ces véhicules S2 et S4 Grand Voyager compris



Pour voir les modifications du Grand Voyager de 2004, c'est Ici...
https://cnc-papykyka.xooit.be/t1477-Mod ... sement.htm

Merci de m'avoir lu, pour cette explication...
PapyKy

[PapyKy]

PapyKy a fait les niveaux du moteur OM314 de 3782cc.



Et refait les vérifications usuelles moteur utile, eau... avec ajout d'un 3/4 l d'huile.



Pour passé de +/- 14 litre à +/- 17 litres d'eau = +/-20% en plus

A vérifier, mais PapyKy pense bien !!    Oui, car...
un nid d'abeilles doubler plus ce remplicage complet, et cette 'nourrice' improvisée
cela fait beaucoup plus de refroidisement et plus de puissance moteur...
du fait que le/les ventilateurs sont électrifier (3)

A plus, merci à ceux qui....

PapyKy

[PapyKy]

En commande...

A dilué suivant la T° voulue, entre 30 et 50%....



A vérifier avec un pèse antigel ?? Oui, suivant le climat...



https://www.auto-doc.be/mannol/15767890

Pour tous mes véhicules, bonne route à tous....
PapyKy

[STF]

Bien vu le coup de la nourrice pour piger les merdes flottantes en surplus
Jamais eu à attaquer un moteur aussi chargé en rouille.. en général je fais ça au Coca 1° prix, l'acide phosphorique fait le boulot, et je rince aprés qques semaines.
A l'occasion je mixerais les 2 méthodes pour voir
Merci

[PapyKy]

Infos et Merci au suiveur du

Comme j'ai de antigel concentré, je pourrais encore faire une vidange, cette semaine,
et aprés y ajouter 30/70 % pour passé l'hiver, et si au cas, je pourrais toujours en rajouter,
si l'hivers est vraiment froid, au cas ou, j'ai de quoi tester la densité.




Depuis la réparation du radiateur, et comme j'ai aussi reçu les deux nouveaux interrupteurs.



L'un de 65/70° et l'autre 70/75°.

Je ferais d'une pierre deux coups, A plus, PapyKy.

[PapyKy]

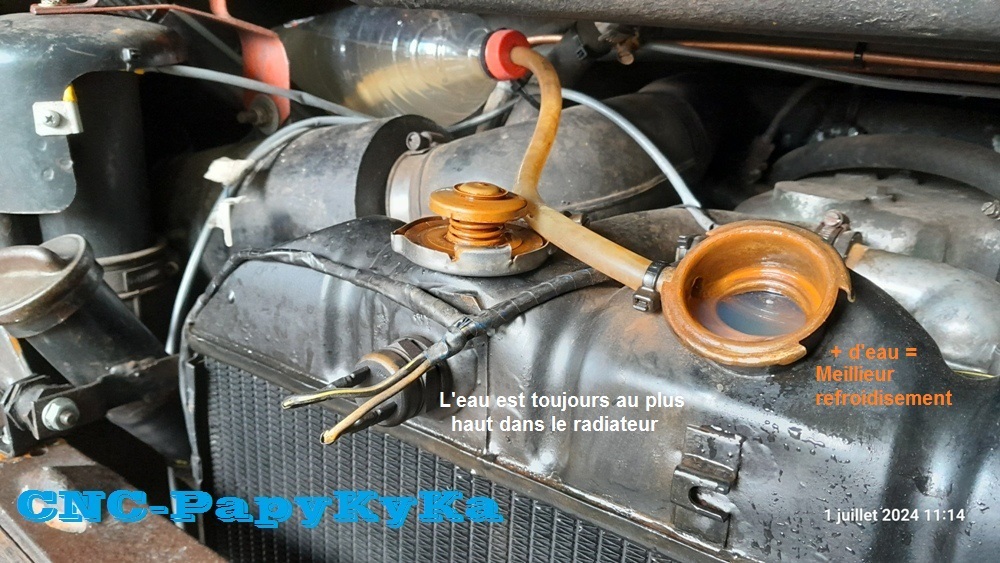

Petite info...



L'eau est toujours a raz du bouchon





Deux litres d'eau en plus, c'est un meillier refroidisement

[PapyKy]

Salut retour d'infos sur ce bouchon de radiateur.

A l'origine, ce radiateur n'a pas de nourrice d'eau.

Mais je retire le joint inférieur pour être en pression atmosphérique,
et cette bouteille en nourrice....



Mais le joint du bouchon supérieur part en morceau, donc....



Donc je coupe tout pour remettre un bout de chambre à air...







C'est ce que j'ai fait depuis des 'lustres' sur mes véhicules.



A plus PapyKy.

[PapyKy]

Petit retour en arriére, pour tout ceux qui passe, sans rien

L'eau du radiateur....

Pour lubrifier, mais j'avais remarqué depuis quelque temps,
que cela faisait remonter les 'crasses' de l'oxydation dans le vase expansion,
[font=Arial, Helvetica, sans-serif]qui est au point haut..

Et pour preuve, le THC-650, qui a rester avec le moteur vider de son eau de refroidissement,
pas mal de rouille du bloc en fonte, et beaucoup de rouille sont remontés,
à ce remise en 'route'.

https://www.youtube.com/watch?v=0VDFv1VYFBk

Premier démarrage après 22 ans sans tourner, sans n'y avoir rien fait...
Moteur OM314 de 3782 cc injection directe (pas de préchauffage)

https://www.youtube.com/watch?v=CrRcx7HI5dI

Le ralenti était assez instable à cause de la tringlerie de l'accélérateur qui sert de butée de ralenti,
mais aussi de commande de 'stop'.

https://www.youtube.com/watch?v=0eK-FhM88Hc

Ici montée en température, après avoir remplacé le radiateur.... et de l'eau de pluie...

Après avoir roulé quelque Km, la rouille était bien présente dans l'eau.



Aprés avoir changer l'eau (de l'eau de pluie de ma citerne) pas de liquide de refroidissement....
pour justement avoir des rinçages, et après avoir mis +/- 2% d'huile de coupe...



Voilà ce que ma 'bouteille nourrice' a récupéré...



Et l'eau est devenue bien plus propre...



Maintenant après avoir remplacé la nourrice 'bon marché'....







Sur le S4.....



A plus, PapyKy.
