Je m'interroge : quels sont les joints d'où fuit cette huile (moteur ?) sur cette photo ?

[url][url=https://zupimages.net/viewer.php?id=23/51/8zbp.jpg][/url][/url]

Merci d'avance de votre aide

[antharxgaz]

probablement un passage dans la bague du tuyau d'injecteur à vu de nez
ou si sa vient de plus haut joint de cache culbu

[yffic60]

Bonsoir
Pour savoir d'où ça vient,
il faut nettoyer largement la zone,
puis faire chauffer le moteur jusqu'à ça température de bon fonctionnement, 75°à 80°
et observer
A+

[rsgqkweekkk]

et ben, il t'occupe ce berlingue! C'est cool, a la fin tout va te sembler beaucoup plus familier sur ce moteur, ca aide a devenir copain..

[STF]

Pareil qu'Yffic, trop de merde pour y voir clair, nettoie en grattant la couche de crasse noire, puis pinceau + essence ou un coup de décape freins pour avoir un truc propre.
De là tu verras beaucoup plus précisément d'où ça fuit. (désolé de ne pas pouvoir t'en dire plus sur ta fuite, j'ai juste un CAP OM314 )

[Upastore]

Merci de vos réponses ! Je vais nettoyer ça pour voir alors. Pour commander le joint (ou la pièce ) en question, je vous remontrerais la photo une fois nettoyé pour savoir ce que c´est qui fuit

et ben, il t'occupe ce berlingue! C'est cool, a la fin tout va te sembler beaucoup plus familier sur ce moteur, ca aide a devenir copain..

Ouais, c´est exactement le but, j´veux l connaitre sur le bout des doigts, mais le chemin vers une telle connaissance est pavé d´(em)bûches...

[Upastore]

Bon, bon, bon

Après avoir récupéré une bague d´étanchéité chez Merco, d´avoir dévissé l´écrou du carter, défait la jonction entre les tuyaux qui mènent aux injecteurs, bilan : nul

Je n´ai pas réussi à sortir la vis du carter pour y placer la bague, car le tuyaux qui en sort, tenus par l´écrou que j´ai dévissé, est solidement encastré à l´intérieur, mais bouge très légèrement...

Comment je peux faire ça, à vôtre avis ?

[STF]

Ben logiquement, même si c'est pas comme sur le 314, tu as l'injecteur à l'autre bout.. donc c'est normal que ça ne bouge pas..
Si c'est comme le 314, faut démonter un peu tout pour pouvoir démonter la jonction au niveau de l'injecteur, et donc pour éviter de recommencer, c'est pas mal de faire les 4.. Aprés tu peux peut-être tricher en démontant coté pompe.. mais n'oublie pas que ça reste fixé à l'autre bout et que c'est pas les parties les plus solides du moteur

[Upastore]

tu as l'injecteur à l'autre bout

Oui, on est d´accord, y a bien les 4 injecteurs en face de chacun de petits tuyaux.
Ça me fait peur d´y toucher, y a un réglage très particulier à observer, non, si je dévisse les injecteurs ? (je précise que je suis en plein champ, et que je n´ai pas accès à un quelconque atelier)

Et pourquoi les 4 ? la fuite proviendrait de la sortie où se trouve la vis (sur la photo), et ce tuyaux relie un seul injecteur, les 3 autres étant reliés à un autre point.

[yffic60]

Bonsoir
sur ta photo, au premier plan on voit un bout de tôle tout tordu
c'est quoi ce truc?
Si c'est le support du tube ou câble électrique, il devrait être fixé sur la culasse par une vis.
Cette vis étant ......inexistante , il doit y avoir un trou taraudé dans la culasse, regarde avec un petit tournevis si ce trou ne débouche pas dans la zone des culbuteurs, ça expliquerait la fuite d'huile
A+

[Upastore]

on voit un bout de tôle tout tordu

Avec beaucoup de stupeur, je viens à l´instant de découvrir....que cette feuille de tôle tordue...n´existe plus, ainsi que la vis qui la tenait !
Je ne sais comme toi ni quelle est son utilité ni où a t elle pu bien passer

Je me demandais aussi, mes 4 injecteurs sont visibles côté cabine, c´est normal ? y a pas une protection normalement dessus ?

[yffic60]

Bonjour
OK, mais tu as vérifié que les 2 trous que l'on distingue sur le côté de la culasse, juste en dessous du tuyau de l'injecteur ,
ne débouchent pas dans la partie haute de la culasse??
Pour les injecteurs que tu penses voir , je ne sais où , une photo ou plus nous aideraient bien , pour te répondre
A+

[Upastore]

tu as vérifié que les 2 trous que l'on distingue sur le côté de la culasse, juste en dessous du tuyau de l'injecteur ,
ne débouchent pas dans la partie haute de la culasse??

Comment tu regardes ça ? avec une tige souple ?

Il y a l´air d´avoir un seul trou à viser... là où se trouvait la vis disparue !

Photo des 4 injecteurs :

[yffic60]

Bien les photos
Première photo
Ces trous sont taraudés tous les 2 = ils ont tous les 2 un filetage donc peuvent recevoir une vis, du M8, je pense
Donc il te reste à les sonder avec un petit tournevis ou bout de fil de fer.
Pour le "bout de tôle" qui a disparu il faudrait pouvoir comparer avec le même moteur.
Lance un appel sur le forum.

Deuxième photo
Ce ne sont pas les injecteurs que tu vois,
c'est ta pompe à injection et ses 4 pompes haute pression = une par cylindre ( tu en aurais 6 , si tu avais un 6 cylindres )
Tu vois 4 petits tuyaux qui partent alimenter les 4 injecteurs qui sont à l'autre bout coté culasse
où tu cherches une fuite d'huile

Maintenant que tu as un peu nettoyé la zone un peu trop grasse
fais tourner ton moteur et surveille pour essayer de voir d'où sort l'huile.
A+

[freud]

Salut, j'avais changé les joints autour des durites de gasoil sur le miens à l'époque, de souvenirs juste à démonter les écrous et le joint en question est fendu donc pas besoin de démonter les durites pour les remplacer.

[Upastore]

Salut !

changé les joints autour des durites de gasoil

Euuuh j´comprend pas bien, quels joints, quelles durites...? là je suspecte la bague d´étanchéité de la vis de tuyaux des pompes HP...Où ça des durites de gasoil

[etoile80]

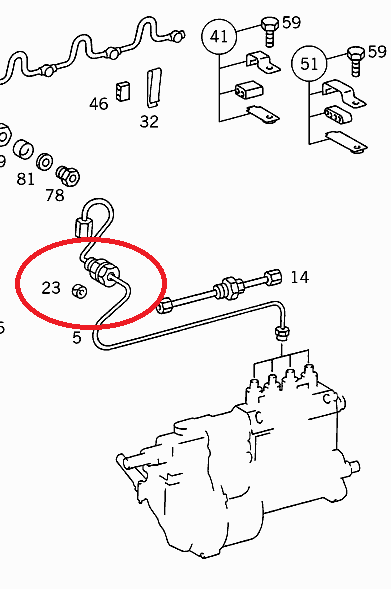

le joint 23 est fendu . il faut desserrer les deux écrous, et avec une pointe(style pointe à tracer) "dévisser le joint" . il va suivre le filetage (il est vrai que c'est plus facile à l'établi, tuyau déposé !)

joint tuyau injecteur.png (20.66 Kio) Consulté 2220 fois

[STF]

Ta "feuille de tôle tordue", pour moi, c'est le bout de scotch noir qui est sur le bout de faisceau qui passe devant le moteur, avec le ventilo, c'est normal que ça bouge
Si une vis se trouvait dans un des 2 trous sous ton injecteur (enfin son tuyau) vu la merde qu'il y a, ça doit faire un moment qu'elle est parti
Donc pas d'affolement

[Upastore]

Bon bé merci beaucoup de vôtre aide, j´ai réussi à réparer cette fuite, le camion ne s´en portera que mieux maintenant
