Messagepar PapyKy » 01 PMvMer, 17 Juil 2024 22:38:10 +000038Mercredi 2009 041040

Bonsoir à tous ceux qui....

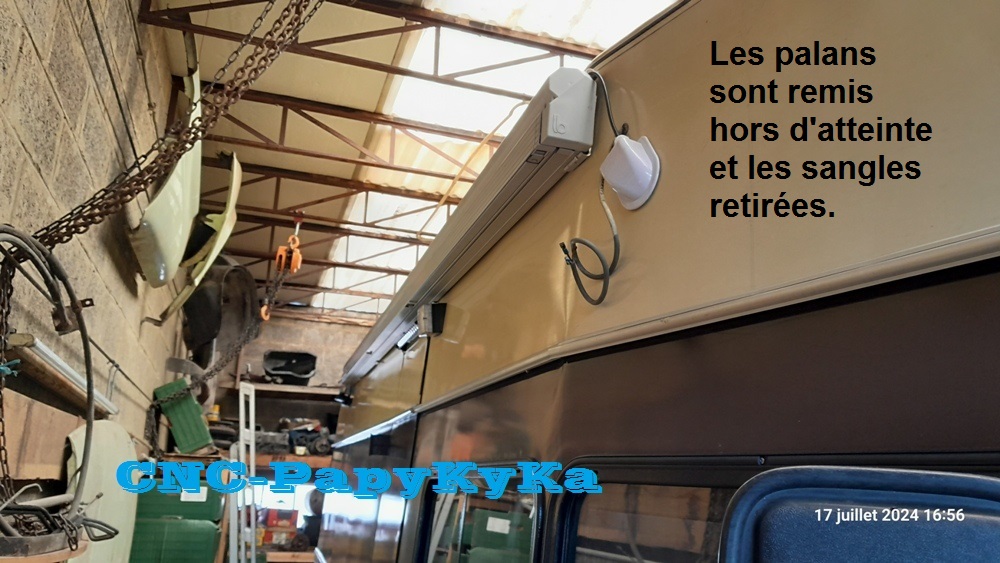

C'est bien de l'avoir suspendu au 6 supports, au lieu des trois prévus par le constructeur.

Le support moteur est fixé par des écrous rivetés dans la tôle de la caisse.

Les cinq supports on été visé avec deux vis M6 taraudée dans les profilés d'acier.

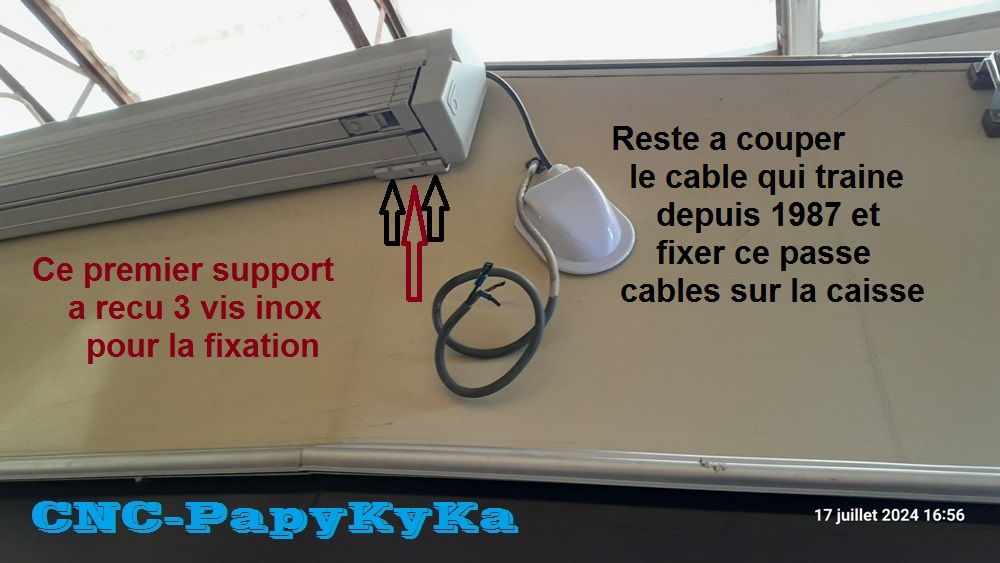

Sous les cinq fixations ou est suspendue le store,
ou deux ou trois vis en inox sont visées pour bloquer,
chaque support au caisson du store.

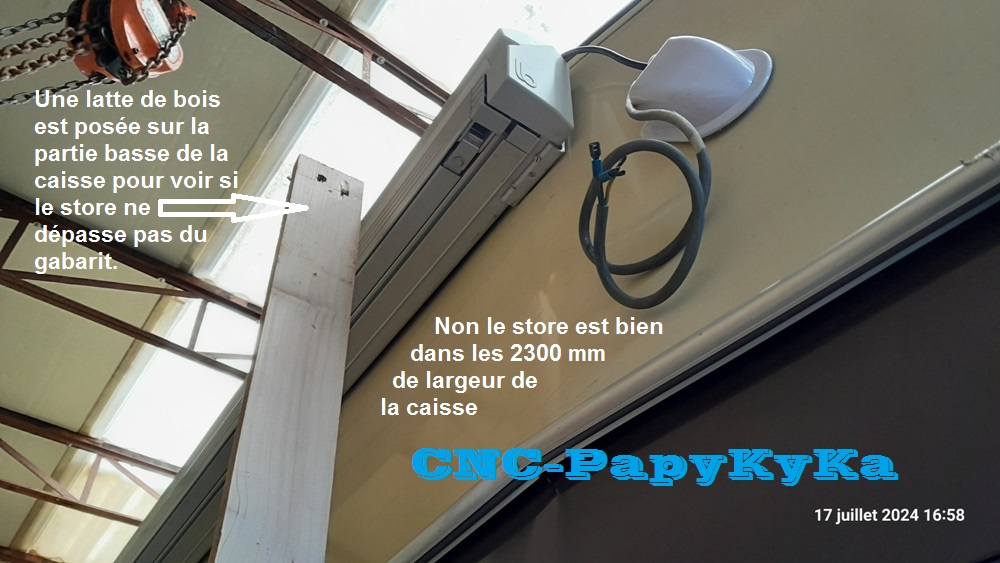

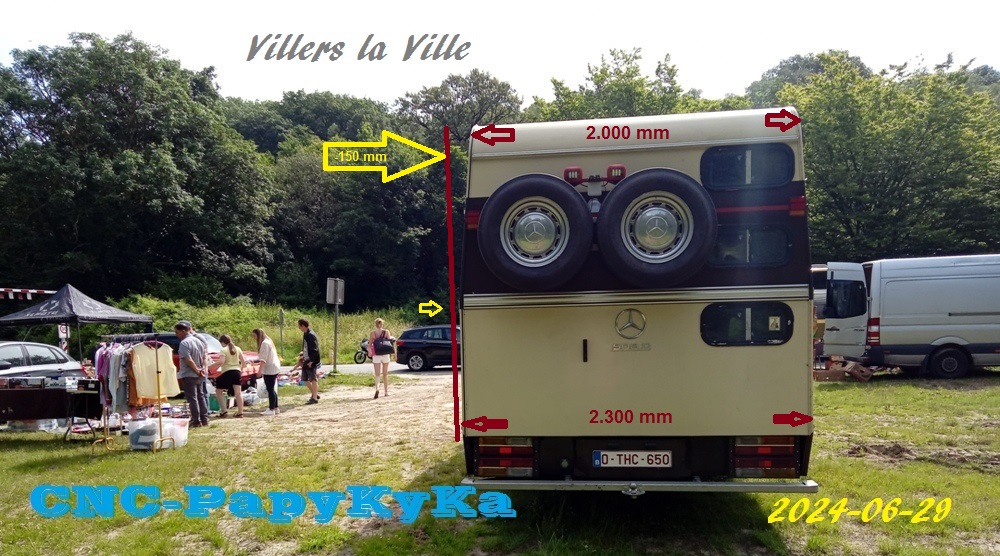

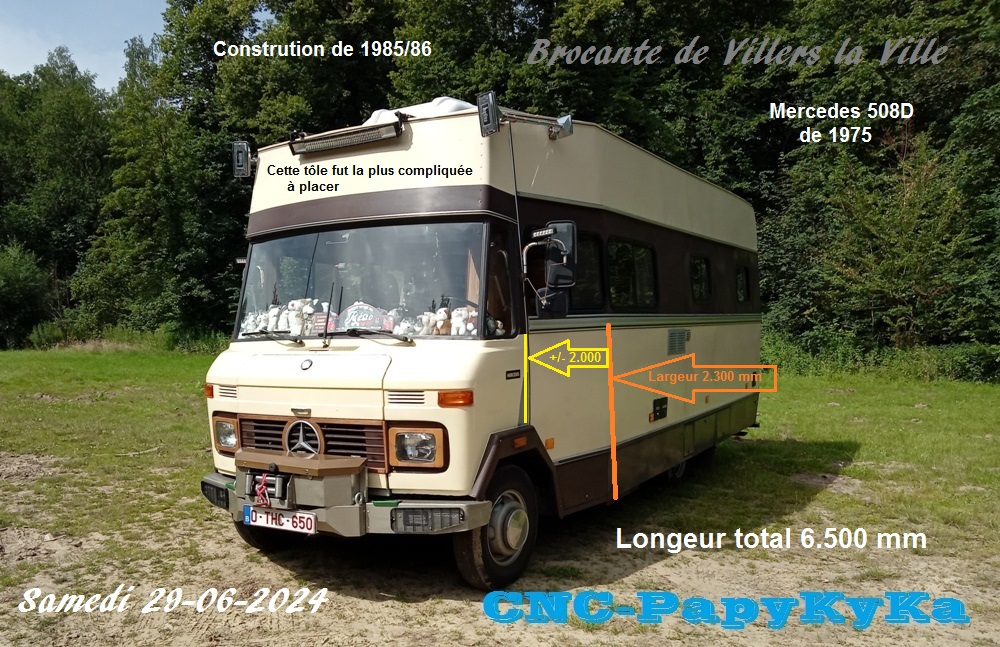

Le faux châssis a une largeur de 2.300 mm, la caisse l'est jusqu'au niveau des fenêtres,
puis passe à 2.000 mm de largeur en haut de la toiture, donc 150 mm plus étroite,
de chaque coté de la caisse.



A bientôt sur les routes, le THC-650 de PapyKy a fait plus de 200.xxx Km sous cette forme Image
PapyKy.Image qui revois trés souvant les textes Image et les images.

Avatar de l’utilisateur
PapyKy
poids lourd
poids lourd

Messages: 964
Inscrit le: 01 PMvVen, 31 Aoû 2012 17:18:27 +000018Vendredi 2009 040540
Localisation: Ransart - Charleroi - Belgique

Re: PapyKy, motorise et place un store sur le THC-650. 281V

Messagepar PapyKy » 01 PMvVen, 19 Juil 2024 13:21:34 +000021Vendredi 2009 040140

Merci BUZZ, pour le compliment.

Mais c'est rien pour PapyKy    Image    Oui, il a toujours fait des Image compliments.

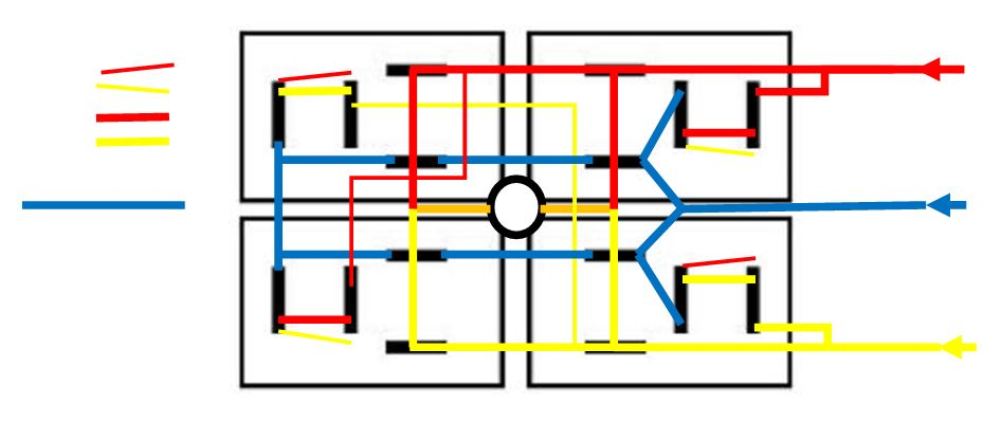

Et en voilà encore un qui tourmente PapyKy  Image  cela fait deux qui est sur ce dessin.

La premiéré ebauche est compliquée  Image  et abandonée pour passé a du plus simple.

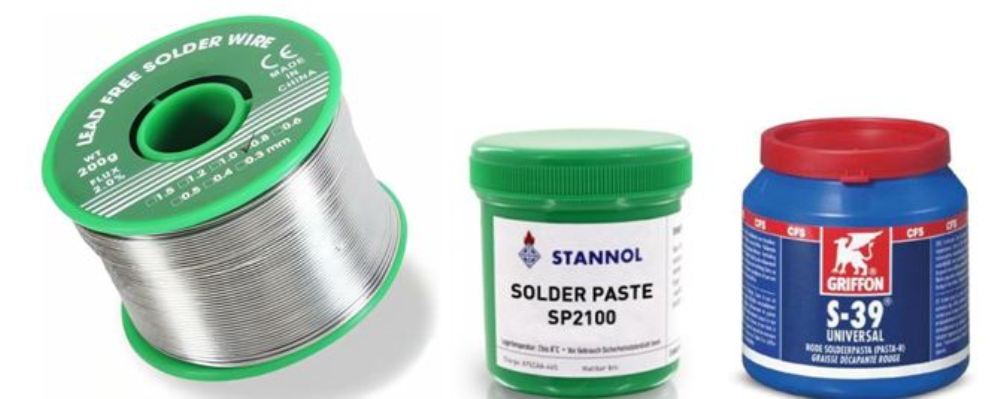

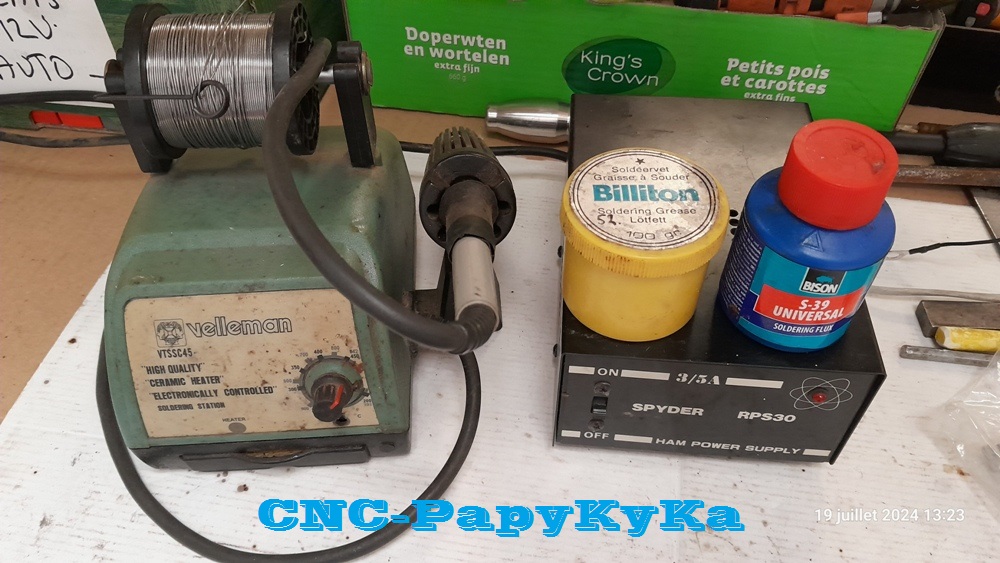

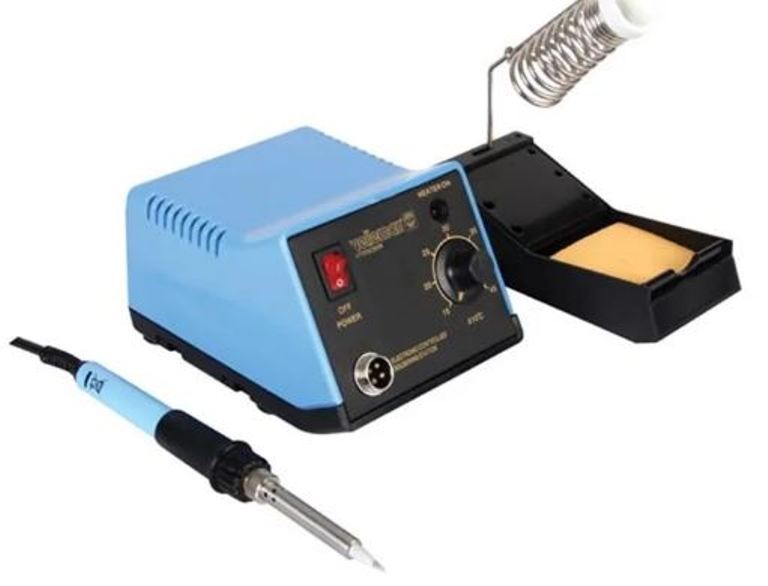

Reste maintenant à faire chauffer la station de brasage à l'étain.


Avec du fil trés fin et du dépant....


A bientot pour ce Image

Du Image
Avatar de l’utilisateur
PapyKy
poids lourd
poids lourd

Messages: 964
Inscrit le: 01 PMvVen, 31 Aoû 2012 17:18:27 +000018Vendredi 2009 040540
Localisation: Ransart - Charleroi - Belgique

Re: PapyKy, motorise et place un store sur le THC-650. 281V

Messagepar PapyKy » 01 PMvVen, 19 Juil 2024 13:25:26 +000025Vendredi 2009 040140

La suite....

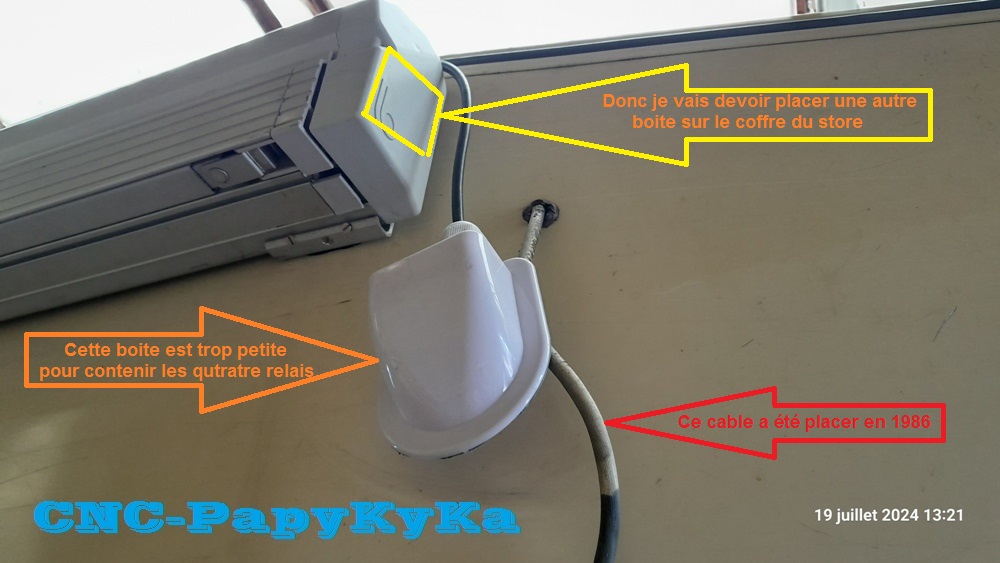

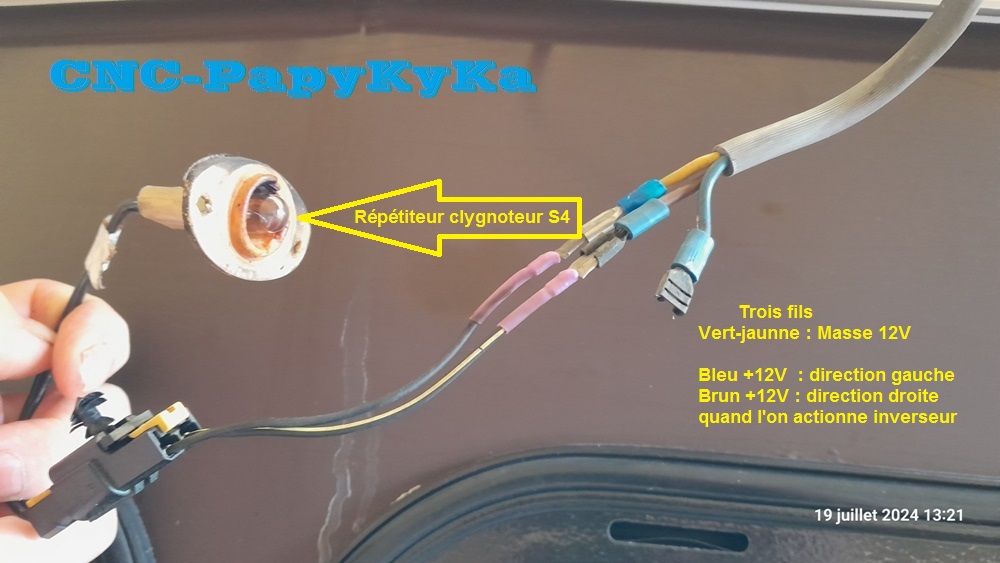

Le câble de sortie est placé en 1986.


Les cosses serties seront coupées et de nouvelles cosses brasées à l'étain seront plus 'sécures'.

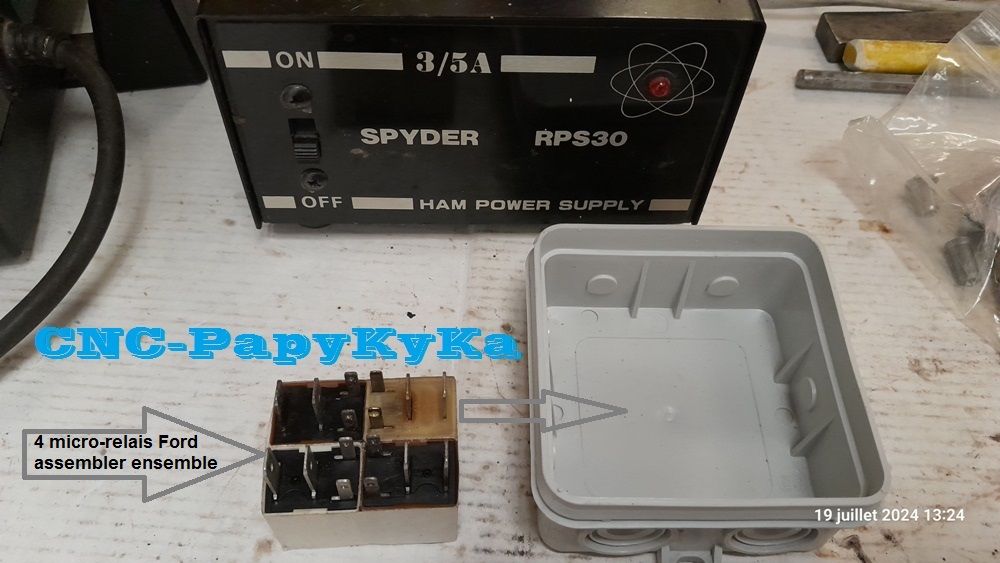

Rechercher des Micro-relais pour être placé dans une petite boîte PVC.

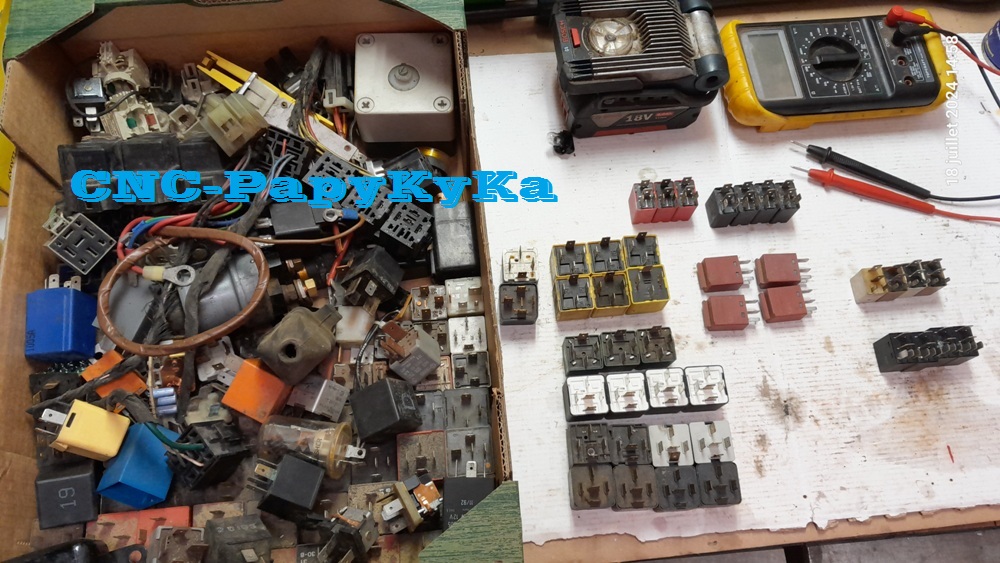

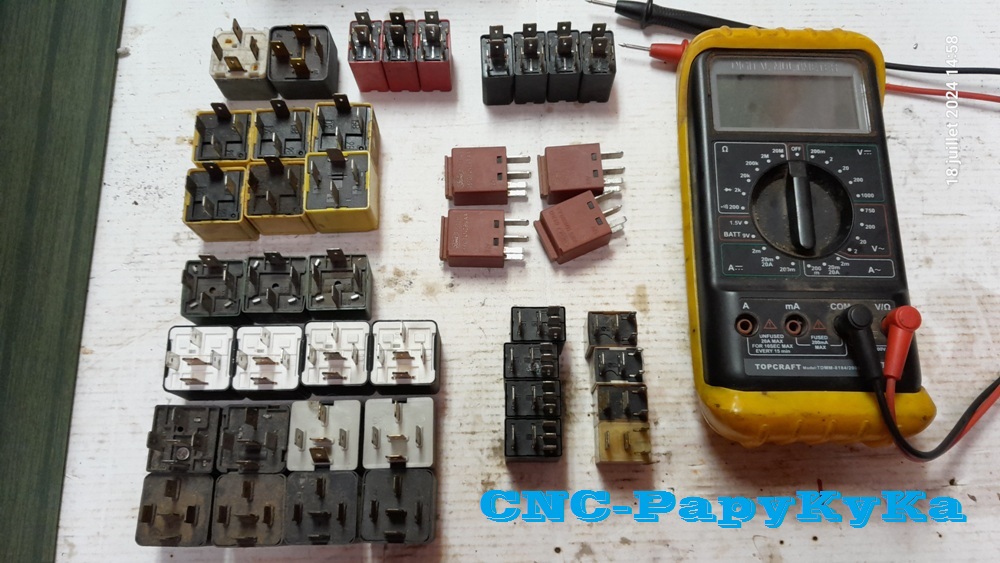

Oh, il y a des 'Récup' PapyKy dans cette boite !!! Image  Oui, cela fait des années qu'il le récupére.


Après avoir sélectionné ceux qui sont identiques et qui sont petits, pour rentrer dans une petite boite.

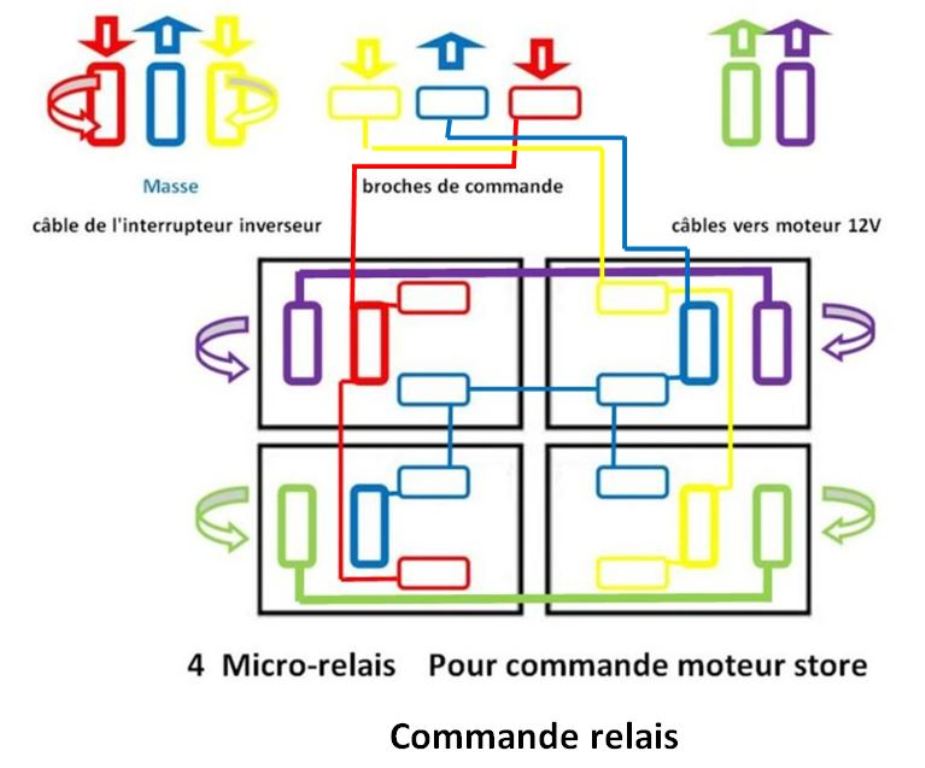

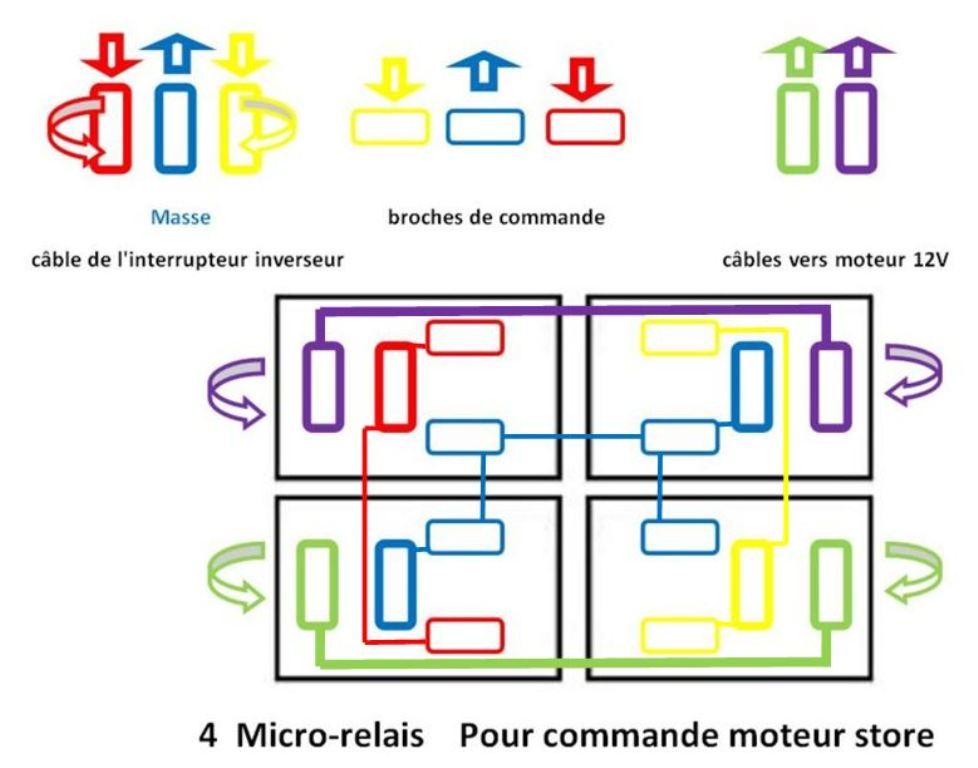

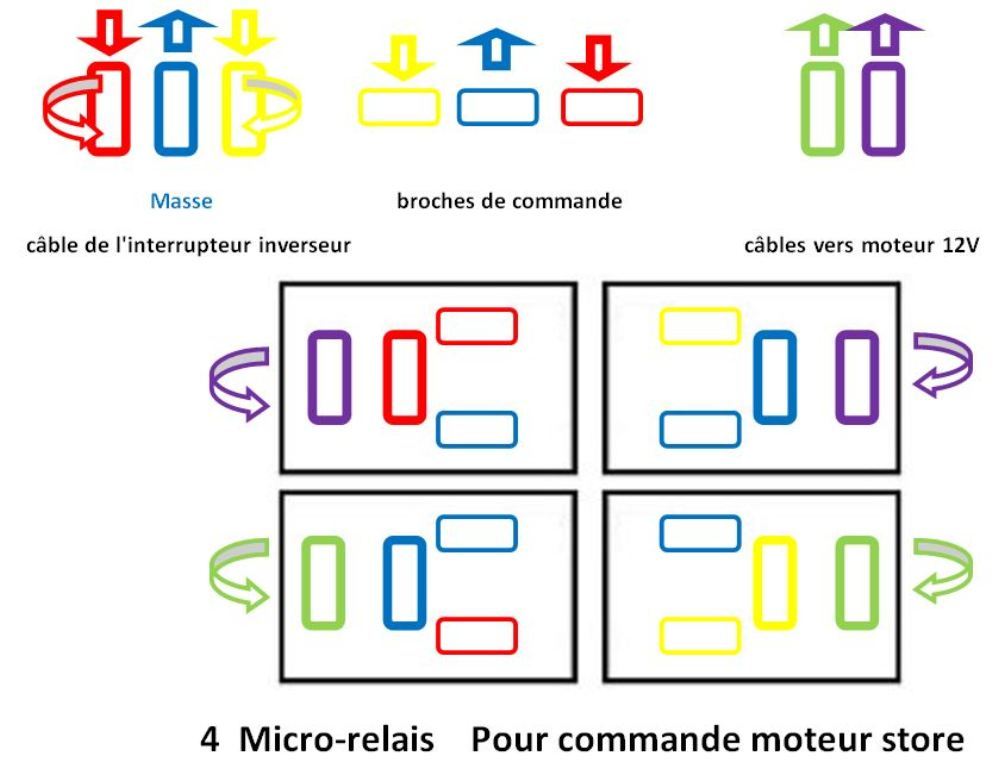

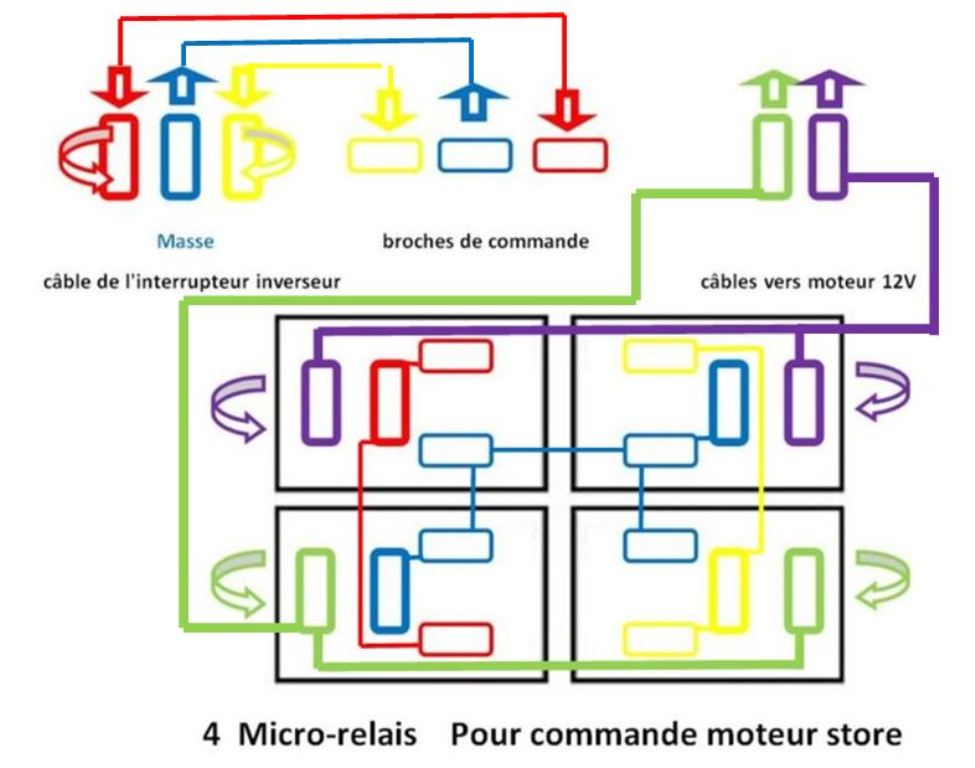

Qui seront collé au double face, après avoir ponter les sorties commune (Schéma)


Et être tester avec cette 'alim de 'Bac CB', (cela bien des années)


Reste à placer les connexions en fil rigide des bornes communes et brasé à l'étain,
pour être moins volumineux possible dans la 'Boiboite' qui sera fixée au boîtier du store.

A suivre, donc,
PapyKy Image
Avatar de l’utilisateur
PapyKy
poids lourd
poids lourd

Messages: 964
Inscrit le: 01 PMvVen, 31 Aoû 2012 17:18:27 +000018Vendredi 2009 040540
Localisation: Ransart - Charleroi - Belgique

Re: PapyKy, motorise et place un store sur le THC-650. 311V

Messagepar PapyKy » 01 PMvVen, 19 Juil 2024 21:31:07 +000031Vendredi 2009 040940

Merci a ceux qui....

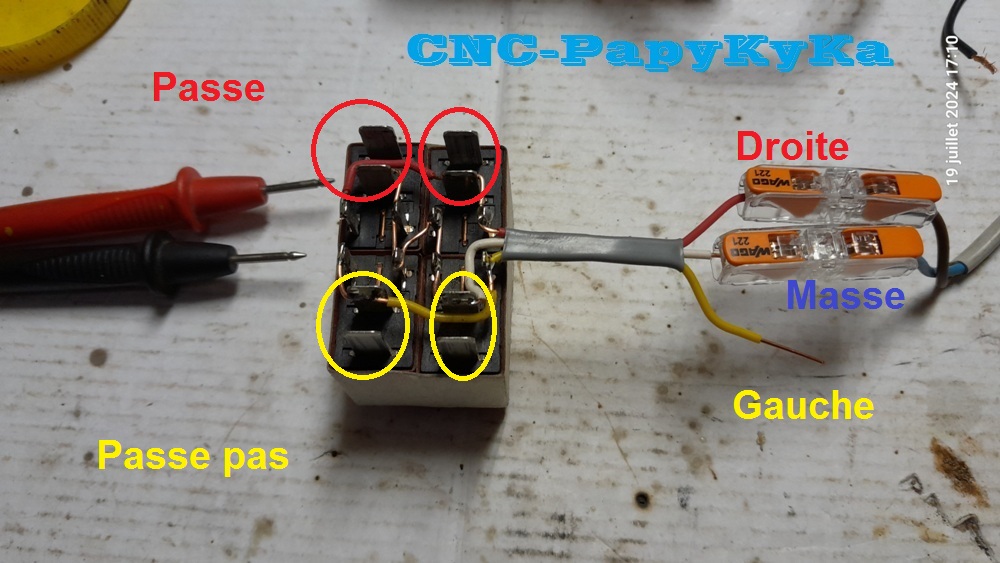

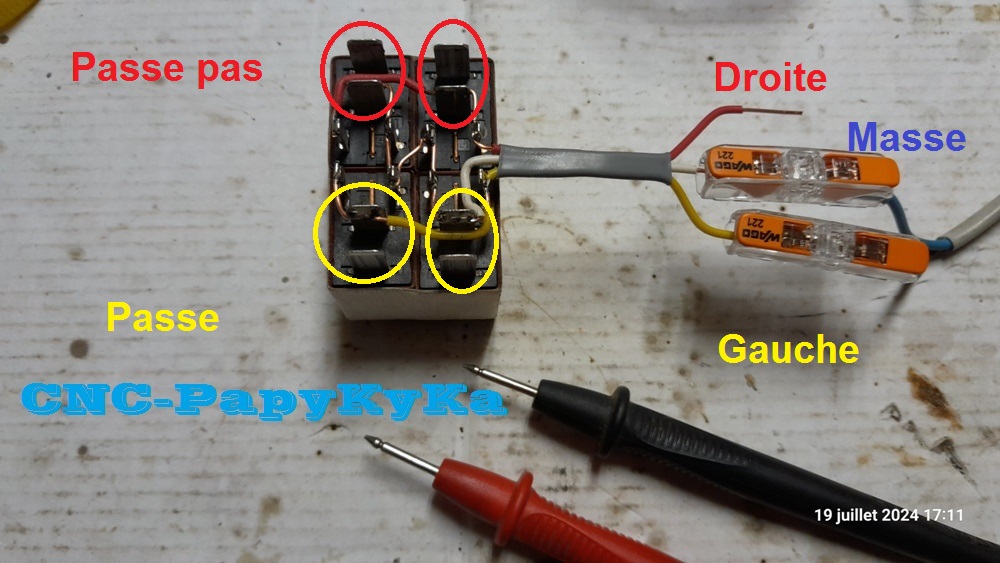

Voila le début du montage, le pré câblage en fil rigide.


Mais voila j'ai pas tester les relais avant de les assemblé, et... L'un d'eux est KO


Donc l'on reprend une autre série et ceux là sont tester et bon..


Et teste aprés montage des 'commandes' sur une alim (bac CB)
Mais je dois placer les câbles 'puissance' demain..... peut-etre... Image

A plus  Image

Avatar de l’utilisateur
PapyKy
poids lourd
poids lourd

Messages: 964
Inscrit le: 01 PMvVen, 31 Aoû 2012 17:18:27 +000018Vendredi 2009 040540
Localisation: Ransart - Charleroi - Belgique

Re: PapyKy, motorise et place un store sur le THC-650. 311V

Messagepar PapyKy » 01 PMvLun, 22 Juil 2024 13:19:14 +000019Lundi 2009 040140

Reprise du Image

Les tests de rotation des relais automobile, pour l'inversion d'un moteur 12 VDC.

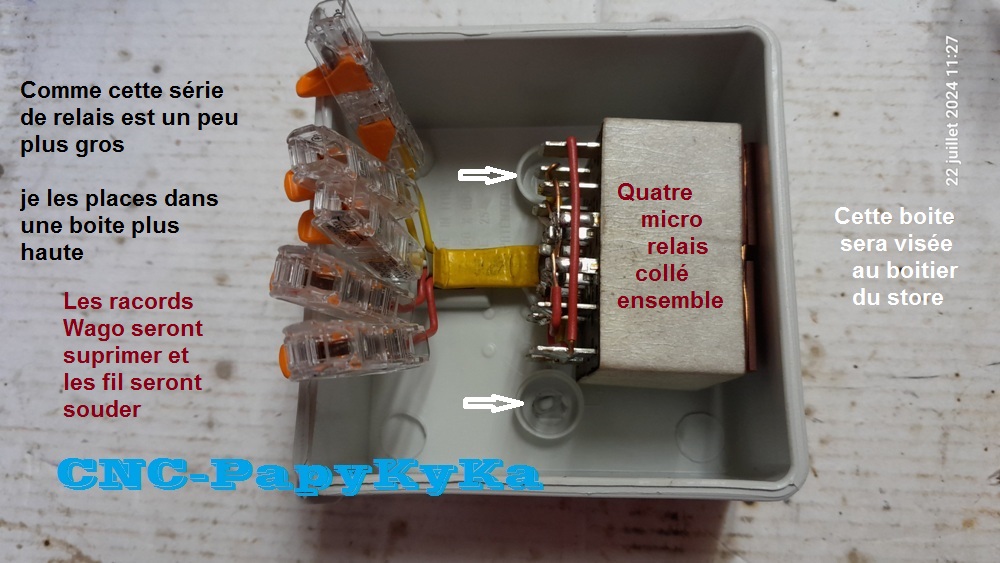

Qui seront placés dans cette boite...



Mais un essai préalable est réalisé avec une alimentation 12 VDC.

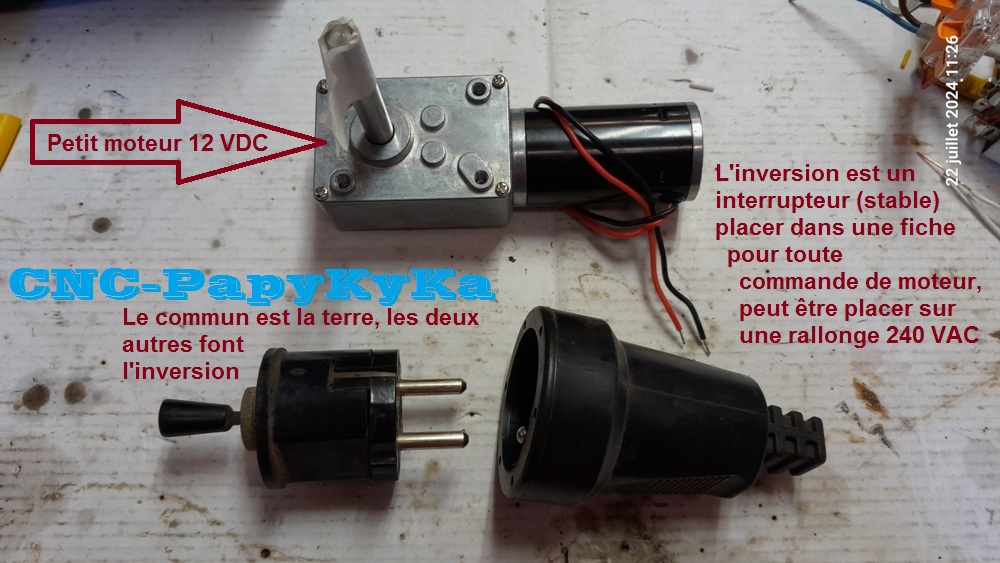

Et comme inverseur, un petit montage de PapyKy.

Voici une petite vidéo du fonctionnement.
https://www.youtube.com/watch?v=ecGwFAqLHp8

Reste au montage sur le THC-650 de PapyKy.
