[508] Mon nouveau chez moi

[jjgodman]

Hello, j'ai commencé le poste sur l'électricité dans le 508D, n'hésitez pas à aller voir et me dire s'il y a des choses fausses
https://www.mercotribe.net/phpBB3/viewtopic.php?f=88&t=47605

[PapyKy]

Bien recu le Mp....

Salut à toi.

C'est une plaquette qui peut être placée sur un autre véhicule,
donc cela n'est peut-être pas celui de ton 508D, mais d'un autre...

Ceci est pour des véhicule Renault, sur le pieds d'auvant amortiseur droite.




Sur d'autres véhicile sur le longeron a coté du siége passager toujours coté droite.

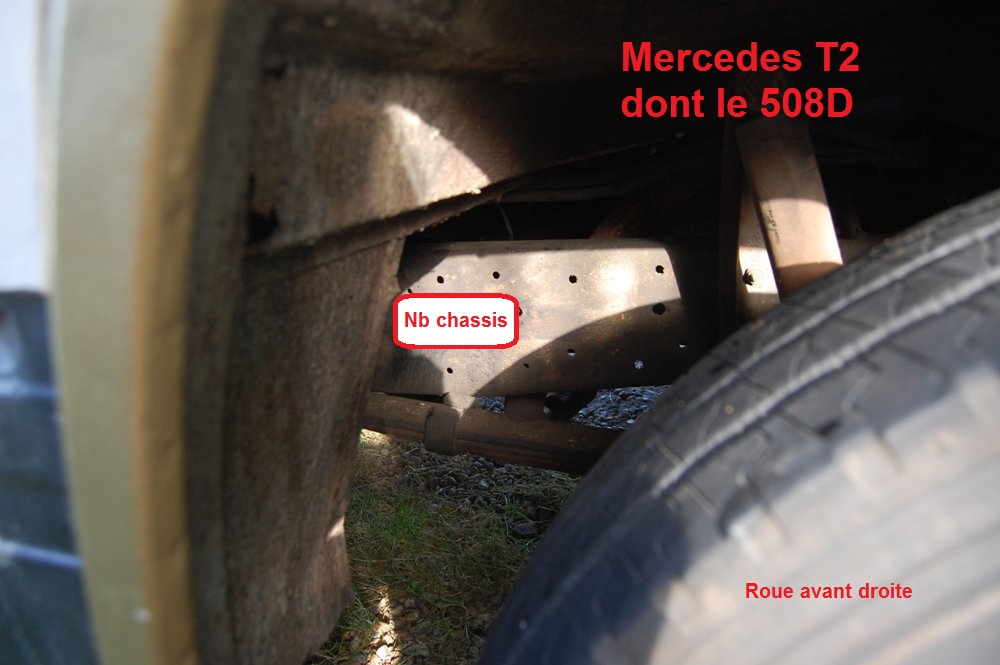

Il te faut aller voir sur le châssis à l'arrière de la roue avant droite.
qui est 'frappez' avec des chiffres.



A bientôt, PapyKy. Ca c'est le chassis.

[STF]

Juste en passant, pour nettoyer toute cette marde grasse, de l'essence et un pinceau pour dégrossir te feront économiser pas mal de nettoyant frein
Ensuite, pour le démarreur en 12v, il me semble que Papiky a fait rebobiner le sien (une recherche devrait te trouver ça )(s'cuze moi je suis sur le tel et bien cassé par des grosses journées au taff, du coup je te l'a lâchement chercher )

[PapyKy]

Bonsoir à tous.

Non, je n'ai pas fait rebobiner le démarreur 24V, mais...
remplacer le rotor qui est vendu en 18V en place de 24V.

Cela rend la vitesse et la puissance du démarreur plus véloce.

Impossible de poster une vidéo, comment faire ?? voila ce lien....
https://studio.youtube.com/video/BptQKpZSOfY/edit

Merci à tous, PapyKy.

[STF]

Merci pour la précision, cette fois j'essaierai de m'en souvenir

[jjgodman]

Hello à vous, alors ça fait un petit temps qu'il n'y a pas eu de news, alors les voici :
on commence par ... pas Amy :c Et oui car à côté de cette restauration j'ai une "petite" voiture pour me déplacer, c'est une Honda Accord 6 qui s'appelle Emma, et dernièrement elle a développée un petit problème sur la boite automatique.

Et quand on regarde la RTA ça fait un peu peur...



Et malheureusement arrivé à l'étape 8 la réponse est oui... malheureusement Emma va partir dans un monde meilleur sauf si je trouve quelqu'un qui en veut bien pour changer la boite :c

Bon maintenant on passe à Amy

Aujourd'hui on reprend le circuit électrique, et on commence par remettre le nouveau démarreur sur le moteur, et un conseil, si vous voulez le changer enlever le pot d'échappement s'il n'est pas grippé

Une fois installé ça fait plaisir de voir la première pièce neuve que j'installe sur mon camion



et une fois placé je suis impatient de le tester, mais pour ça il faut le brancher, alors je passe le câble de 70mm² en dessous de la cabine, et une fois les causses mise en place, je tends un petit câble pour l’excitation du démarreur, que je mets directement au + de la batterie et ça démarre

Bon en vrai le ralenti est trop bas et du coup ça cale si on n'appuie pas sur la pédale, il faudra régler ça, mais après les galères que j'ai eu sur ma voiture ça me fait tellement plaisir

Donc pour continuer un peu ça je m'occupe de l'endroit où la batterie est : le casier en dessous du siège, il y a de la rouille de surface, mais pour le moment je ne m'occupe pas de la rouille sur le camion, surtout sur celle des parties visibles, car celle-ci seront repeinte et donc traité une fois la rouille du faux châssis traité, donc pour le moment je donne un coup d'aspi, un coup de brosse, encore un coup d'apsi, et un coup de pinceau de frameto; et voici l'avant après





Et voilà une nouvelle chose qui me remet le sourire, même si la masse de la batterie sera refaite

Et donc une fois ça fait je m'attaque au faisceau électrique, et comme je ne sais pas où commencer, je commence naturellement par le fusible, et là je vois que les portes fusibles d'origine sont oxydés voir mangés par la rouille, et faute de trouver celle d'origine je passe sur une boite à fusible pour fusible à languettes, la voici :



Alors je m'installe, et avant ça je me rappelle qu'il faut encore que je comprenne le commodo, alors je dessoude tous les câbles du commodo, je repère les pins en fonction de leurs numéros, je remets des câbles, et je re-pine mais je change les prises pour diviser en fonction de l'utilité, une fois terminé je suis encore content de ce que j'ai fait



Et on peut commencer les fusibles, rien de très compliqué, il suffit de suivre le schéma, de bien étiqueter en indiquant où le câble va (c'est pour moi la meilleure manière de faire pour repérer un câble), je pine le tout, et je mets dans la boîte à fusible :



Et avant de terminer je voudrais vous montrer l'endroit où je fais tout ça car j'ai vraiment un atelier dont beaucoup rêve



Bon voilà, c'est terminé pour aujourd'hui, la prochaine étape c'est de continuer le faisceau

Bonne journée

[zhornet13]

ouah travail de fourmi chapeau, bon courage pour la suite

[jjgodman]

Bonjour à tout ce qui me suive, désolé pour l'absence de longue durée, je vais essayer de revenir sur le forum un peu plus quand j'aurais de l'avancé à vous faire part, mais pour teaser un peu :
-j'ai (presque) fini l’électricité, je connais maintenant tout le schéma sur le bout des doigts :')
-j'ai décidé de changer de caisse et de faux châssis parce qu'il y a trop de rouille et je suis à deux doigt d'être dépasser autant par mes connaissances que par mes compétence, et il faut savoir réaliser qu'on ne sait pas faire quelque chose, et ce n'est pas grave
Donc du coup je reprendrais beaucoup plus les postes chaque semaine une fois que j'aurais trouvé une caisse avec pas ou peu de rouille pour pas trop cher

PS : si vous avez un 508D dont la caisse et le faux châssis sont peu ou pas rouillés contactez moi (je ne cherche que ça, donc quelque soit l'état de la mécanique je serais surement preneur)

[PapyKy]

PS : si vous avez un 508D dont la caisse et le faux châssis sont peu ou pas rouillés contactez moi (je ne cherche que ça, donc quelque soit l'état de la mécanique je serais surement preneur)

Je vois que tu cherche la.....

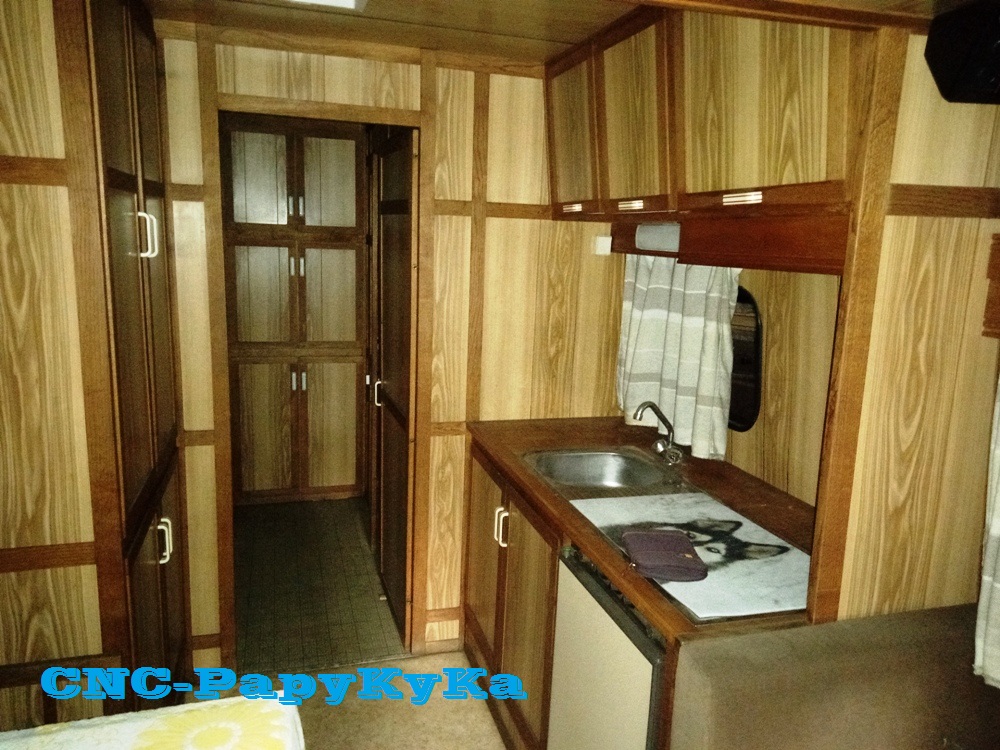

Et cela sera difficile, pourquoi pas refaire une autre caisse comme PapyKy l'à fait ....







https://www.youtube.com/watch?v=14U2vSw0IOs&t=6s ici tu verra comment il roule

A plus, PapyKy.

[jjgodman]

Et cela sera difficile, pourquoi pas refaire une autre caisse comme PapyKy l'à fait ....

Hello, j'y ai déjà pensé, mais j'aime trop la forme d'origine, c'est pour ça que j'ai choisi ce camion, mais ça aurait mieux et plus facile mais ...

J'ai trouvé mon bonheur

Il reste beaucoup de chose à faire car j'habite dans le nord et le camion est dans le sud, alors ça va être pas mal de logistique mais je suis super content au moins sur le papier ça avance

[PapyKy]

Vite... vite... vite... encore plus vite.....

[rsgqkweekkk]

yo, cool de voir que le chantier reprend .. si j'ai compris tu passe toute une nouvelle carrosserie et le faux chassis sur ton squelette? Tu ramene ca comment du sudeuh? Grosse remorque ou depanneuse pl?

[jjgodman]

Yo, ouep, je récupère une carrosserie un peu moins rouillée mais surtout un faux châssis en bien meilleur état, et pour faire venir ça du sud baaaaah pour l'instant je sais pas trop, j'ai trouvé des annonce de location de plateau remorque de 8 mètre (sacré bébé) mais ils faut un permis BE, j'ai encore le temps d'y réfléchir mais c'est compliqué de trouver des solution pour ce genre de transport aussi particulier

[rsgqkweekkk]

pourquoi pas refaire une autre caisse comme PapyKy l'à fait ....

hum..france..2025...d'autres indices?

@jjgodman: si deja t'es pas pressé par m'annonce c'est deja un bon point..
