creation, fabrication porte latterale ds caisse

Re: creation, fabrication porte latterale ds caisse

Messagepar tiktaktek » 01 PMvMar, 28 Aoû 2018 12:52:09 +000052Mardi 2009 041240

Salut Delta, tu a fais ton post détaillé sur ta fabrication maison ? je suis carrément preneur pour avoir une idée de la marche à suivre !
Souvenez vous qu'il n'y a de constant que le changement! D’ailleur on change : on passe chez Iveco
Avatar de l’utilisateur
tiktaktek
fourgon
fourgon

Messages: 299
Inscrit le: 01 AMvMar, 28 Sep 2010 07:33:09 +000033Mardi 2009 040740

Re: creation, fabrication porte latterale ds caisse

Messagepar delta9xxx » 01 PMvMar, 28 Aoû 2018 23:59:30 +000059Mardi 2009 041140

Salut, non j'ai pas encore prit le temps, j'était bien prit par le taff ces derniners temps, je viens juste de me remettre a bosser un peut sur le camion, il faut que je fasse un mise a jour (et réuploadé les photos...) sur mon post, je detaillerais a ce moment. J'essaye de m'en charger dans les jours a venirs.
Avatar de l’utilisateur
delta9xxx
convoi exceptionnel
convoi exceptionnel

Messages: 3083
Inscrit le: 01 PMvSam, 12 Déc 2009 22:24:47 +000024Samedi 2009 041040
Localisation: 19

Re: creation, fabrication porte latterale ds caisse

Messagepar loiseleur » 01 PMvMer, 29 Aoû 2018 16:03:46 +000003Mercredi 2009 040440

delta9xxx a écrit:j'était bien prit par le taff ces derniners temps

C'te blague. :mrgreen:
Avatar de l’utilisateur
loiseleur
Moderateur

Messages: 10050
Inscrit le: 01 PMvMer, 06 Aoû 2008 14:40:56 +000040Mercredi 2009 040240
Localisation: Tulle

Re: creation, fabrication porte latterale ds caisse

Messagepar delta9xxx » 01 PMvMer, 29 Aoû 2018 21:07:05 +000007Mercredi 2009 040940

même pas :o
Avatar de l’utilisateur
delta9xxx
convoi exceptionnel
convoi exceptionnel

Messages: 3083
Inscrit le: 01 PMvSam, 12 Déc 2009 22:24:47 +000024Samedi 2009 041040
Localisation: 19

Re: creation, fabrication porte latterale ds caisse

Messagepar Piero » 01 AMvLun, 24 Sep 2018 08:56:02 +000056Lundi 2009 040840

salut

ca m'intéresse aussi cette fabrication de porte detaillée ;)
Avatar de l’utilisateur
Piero
camionette
camionette

Messages: 173
Inscrit le: 01 PMvMer, 10 Sep 2008 22:12:13 +000012Mercredi 2009 041040
Localisation: Ancenis (44)

Re: creation, fabrication porte latterale ds caisse

Messagepar Proteus » 01 PMvVen, 05 Oct 2018 16:26:43 +000026Vendredi 2009 040440

Moi aussi, je m'y suis mis... ;)

J'ai déjà une porte latérale dans ma caisse, elle fait 115 cm de large, et franchement, c'est chiant à ouvrir et à fermer, c'est lourd, surtout quand il y a du vent.

Et là, je suis en train de faire une porte plus petite dans cette porte existante, l'ouverture ne fera plus que 52 cm de large.

Comme j'ai fait un peu partout sur le camion en posant des coffres extérieurs, je récupère la tôle en alu sur la porte même.

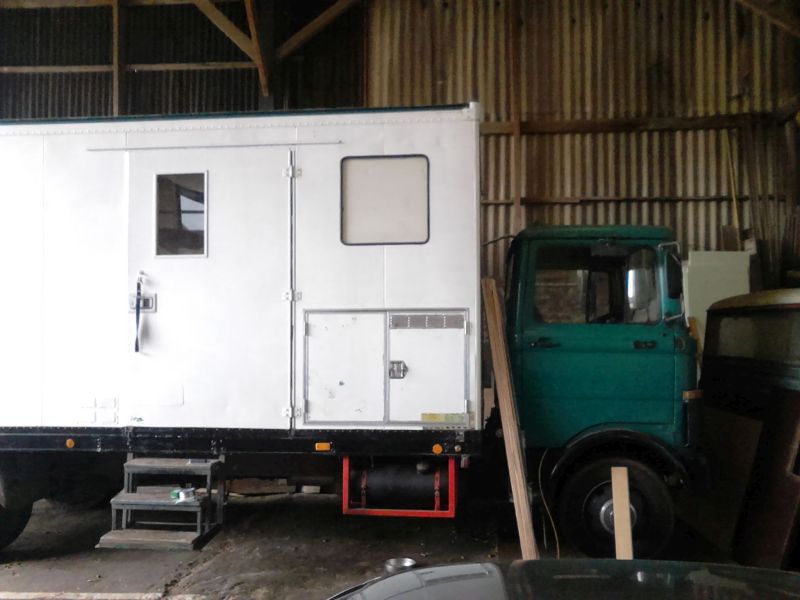

Avant:

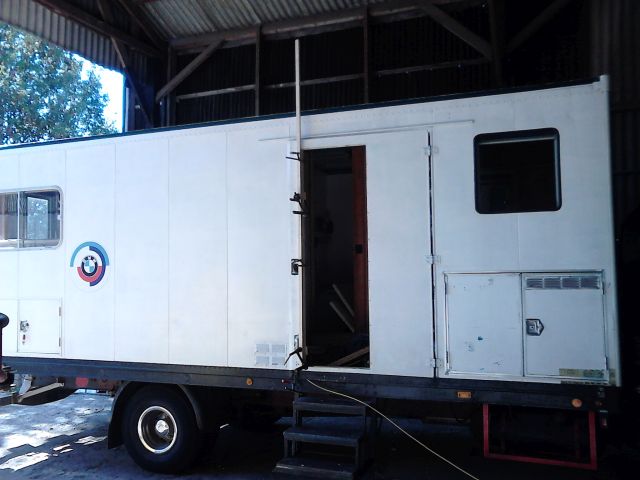

Pendant:



Le après suivra, je m'y colle dans les jours qui viennent.

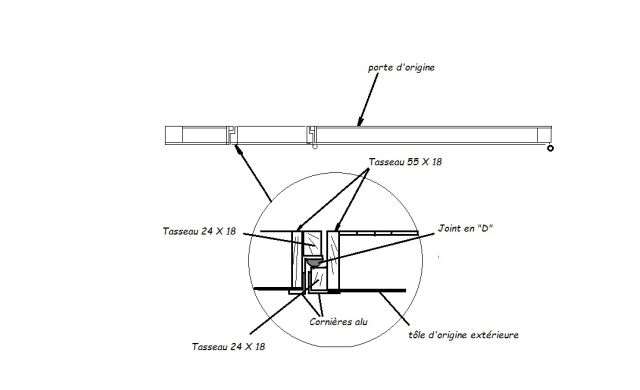

Je vous ai fait un petit crobard du comment je vais faire, la structure de cette porte sera en bois, comme celle des coffres. Les charnières sont de la marque "Litto", du bien costaud, et le système de fermeture sera comme à la maison ou presque, avec un verrou "Yale" ajouté en sus pour bien sécuriser le bigntz.

détail porte.jpg
détail porte.jpg (15.83 Kio) Consulté 59 fois
Dernière édition par Proteus le 01 PMvJeu, 11 Oct 2018 22:30:57 +000030Jeudi 2009 041040, édité 1 fois au total.
Mercedes-Benz LP 813: Because I'm Wörth it
Avatar de l’utilisateur
Proteus
super lourd
super lourd

Messages: 1608
Inscrit le: 01 AMvMar, 21 Jan 2014 08:08:12 +000008Mardi 2009 040840
Localisation: Liège, Belgique

Re: creation, fabrication porte latterale ds caisse

Messagepar Proteus » 01 PMvSam, 06 Oct 2018 15:01:06 +000001Samedi 2009 040340

Taf de ce matin.

L'encadrement en bois étant sec, j'ai collé ce matin les cornières en alu de l'encadrement de la porte:







Oui, je sais, certains commencent par la construction de la porte puis de l'ouverture, moi je fais l'inverse, je trouve ça plus logique, ça m'évite de devoir trimbaler cette p*tain de porte bien lourde tout le temps dans l'ouverture pour voir si tout s'emboîte comme papa dans maman...

;)
Mercedes-Benz LP 813: Because I'm Wörth it
Avatar de l’utilisateur
Proteus
super lourd
super lourd

Messages: 1608
Inscrit le: 01 AMvMar, 21 Jan 2014 08:08:12 +000008Mardi 2009 040840
Localisation: Liège, Belgique

Re: creation, fabrication porte latterale ds caisse

Messagepar tiktaktek » 01 PMvSam, 06 Oct 2018 15:53:53 +000053Samedi 2009 040340

Jolis taff proteus ! Ça promet je vais suivre ça de près ! Tu a fixé comment tes tasseaux sur ta caisse ? (Ou porte actuelle) Juste collé ou vissé ? Bon courage pour la suite !
Souvenez vous qu'il n'y a de constant que le changement! D’ailleur on change : on passe chez Iveco
Avatar de l’utilisateur
tiktaktek
fourgon
fourgon

Messages: 299
Inscrit le: 01 AMvMar, 28 Sep 2010 07:33:09 +000033Mardi 2009 040740

Re: creation, fabrication porte latterale ds caisse

Messagepar Proteus » 01 PMvSam, 06 Oct 2018 16:35:58 +000035Samedi 2009 040440

les tasseaux sont juste collés sur la tôle, avec une colle style Sika. Pour les collages bois sur bois, j'utilise la colle qu'on voit sur une des photos, qualité D3

Indestructibles comme collage...
Mercedes-Benz LP 813: Because I'm Wörth it
Avatar de l’utilisateur
Proteus
super lourd
super lourd

Messages: 1608
Inscrit le: 01 AMvMar, 21 Jan 2014 08:08:12 +000008Mardi 2009 040840
Localisation: Liège, Belgique

Re: creation, fabrication porte latterale ds caisse

Messagepar Proteus » 01 PMvJeu, 11 Oct 2018 18:20:05 +000020Jeudi 2009 040640

la porte est en place, il y a quelques ajustages à faire (elle frotte du côté gauche) , puis finaliser le positionnement de la serrure fermant à clé, puis un coup d'enduit de carrossier là où il faut, puis une peinture, et finir l'isolation et le lambrissage intérieur.

Je ne sais pas si c'est visible sur les tofs, mais la poignée de porte et la serrure sont encastrées plus profondément dans la porte, dans une "poche" rectangulaire, pour éviter que la poignée qui sera faite maison, dépasse du camion

Ce sera pour demain... ;)



Mercedes-Benz LP 813: Because I'm Wörth it
Avatar de l’utilisateur
Proteus
super lourd
super lourd

Messages: 1608
Inscrit le: 01 AMvMar, 21 Jan 2014 08:08:12 +000008Mardi 2009 040840
Localisation: Liège, Belgique

Re: creation, fabrication porte latterale ds caisse

Messagepar tiktaktek » 01 PMvJeu, 11 Oct 2018 19:06:29 +000006Jeudi 2009 040740

Ha ouai quand même ! Tu a bossé dur la dessus ! Je prend note pour ta cole a bois, ça risque de me servir !
Comment compte tu faire ta poignée maison ? J aime bien le principe des poignées encastré style camping car mais je redoute un peux leur solidité..
Merde pour la suite ;)
Souvenez vous qu'il n'y a de constant que le changement! D’ailleur on change : on passe chez Iveco
Avatar de l’utilisateur
tiktaktek
fourgon
fourgon

Messages: 299
Inscrit le: 01 AMvMar, 28 Sep 2010 07:33:09 +000033Mardi 2009 040740

Re: creation, fabrication porte latterale ds caisse

Messagepar Proteus » 01 PMvJeu, 11 Oct 2018 22:29:05 +000029Jeudi 2009 041040

Sur la porte, avant que je ne la modifie, j'avais un système de poignée de camping-car (ou de caravane, peu importe) qui avait été monté par l'ancien propriétaire.

Ma charmante épouse râlait tout le temps qu'elle était incapable d'ouvrir la porte parce que ce système de poignée CC sur lequel il fallait tirer pour ouvrir était trop dur.

Là, du coup, je vais monter un système de gache de porte comme à la maison, avec une poignée ouvrant vers le bas, sans système de fermeture à clé, et le verrouillage de la porte se fera avec un gros verrou rapporté bien kosto.

ça n'empêchera pas un cambrioleur bien motivé d'entrer dans le camion s'il en a envie bien évidemment, mais bon...
Dernière édition par Proteus le 01 AMvJeu, 18 Oct 2018 10:38:50 +000038Jeudi 2009 041040, édité 1 fois au total.
Mercedes-Benz LP 813: Because I'm Wörth it
Avatar de l’utilisateur
Proteus
super lourd
super lourd

Messages: 1608
Inscrit le: 01 AMvMar, 21 Jan 2014 08:08:12 +000008Mardi 2009 040840
Localisation: Liège, Belgique

Re: creation, fabrication porte latterale ds caisse

Messagepar Proteus » 01 AMvJeu, 18 Oct 2018 09:54:40 +000054Jeudi 2009 040940

Allez zou, porte presque finie, l'isolation de 6 centimètres en plaque PUR a été installée, le lambrissage intérieur est fait, la poignée intérieure est en place et le système de fermeture "Yale" est en place.

Me reste juste à terminer l'entourage de la vitre, avec des baguettes qui resteront démontables pour remplacer la vitre, le jour où...



J'ai récupéré le système de retenue typé camion sur la "grande" porte et réinstallé icelui sur la petite.



A suivre...
Mercedes-Benz LP 813: Because I'm Wörth it
Avatar de l’utilisateur
Proteus
super lourd
super lourd

Messages: 1608
Inscrit le: 01 AMvMar, 21 Jan 2014 08:08:12 +000008Mardi 2009 040840
Localisation: Liège, Belgique

Re: creation, fabrication porte latterale ds caisse

Messagepar tiktaktek » 01 PMvJeu, 18 Oct 2018 16:53:48 +000053Jeudi 2009 040440

Pfff tout ça pour se la jouer avec son tour de coup merco quoi.. le mec.. :lol:
Et sinon sa te fais une porte de quel épaisseur tout compris ?
Souvenez vous qu'il n'y a de constant que le changement! D’ailleur on change : on passe chez Iveco
Avatar de l’utilisateur
tiktaktek
fourgon
fourgon

Messages: 299
Inscrit le: 01 AMvMar, 28 Sep 2010 07:33:09 +000033Mardi 2009 040740

Re: creation, fabrication porte latterale ds caisse

Messagepar loiseleur » 01 PMvJeu, 18 Oct 2018 18:18:48 +000018Jeudi 2009 040640

Good job !

Tu gardes ta grande porte fonctionnelle malgré tout ?
Pour le jour où tu dois changer ta gazinière ou ton frigo par exemple. :D
Avatar de l’utilisateur
loiseleur
Moderateur

Messages: 10050
Inscrit le: 01 PMvMer, 06 Aoû 2008 14:40:56 +000040Mercredi 2009 040240
Localisation: Tulle

Re: creation, fabrication porte latterale ds caisse

Messagepar Proteus » 01 PMvJeu, 18 Oct 2018 18:54:49 +000054Jeudi 2009 040640

@ tiktaktek

Epaisseur de la porte tout dedans, un bon 7 à 8 centimètres. Et sinon, t'as tout compris, je me la pète grave, hein? :lol:

@ loiseleur

Et oui, la grande porte est bloquée mais pourra être rendue fonctionnelle, au cas où, c'était prévu depuis le départ.
Mercedes-Benz LP 813: Because I'm Wörth it
Avatar de l’utilisateur
Proteus
super lourd
super lourd

Messages: 1608
Inscrit le: 01 AMvMar, 21 Jan 2014 08:08:12 +000008Mardi 2009 040840
Localisation: Liège, Belgique
